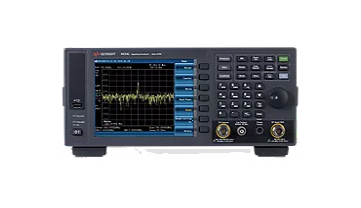

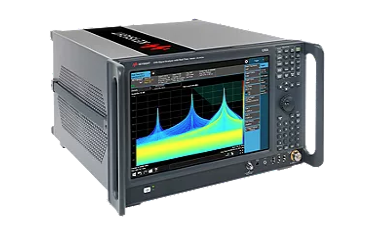

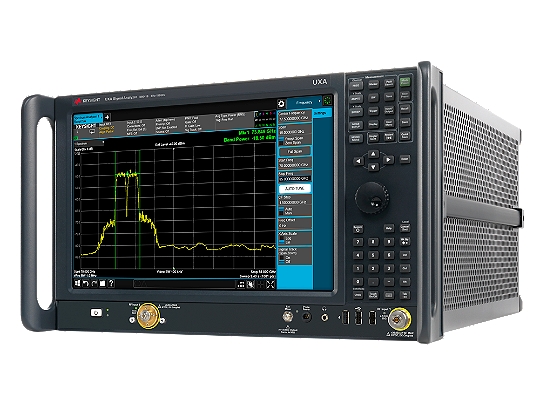

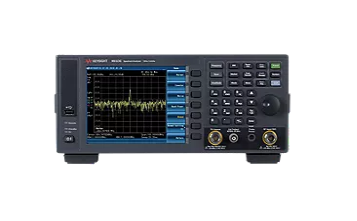

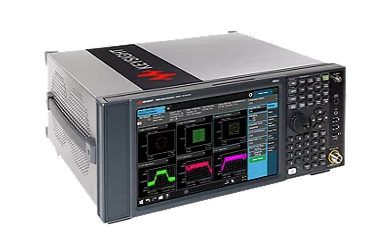

 频谱分析仪是研究电信号频谱结构的仪器,用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量,可用以测量放大器和滤波器等电路系统的某些参数,是一种多用途的电子测量仪器。它又可称为频域示波器、跟踪示波器、分析示波器、谐波分析器、频率特性分析仪或傅里叶分析仪等。现代频谱分析仪能以模拟方式或数字方式显示分析结果,能分析1赫以下的甚低频到亚毫米波段的全部无线电频段的电信号。仪器内部若采用数字电路和微处理器,具有存储和运算功能;配置标准接口,就容易构成自动测试系统。

    频谱分析仪分为实时分析式和扫频式两类。前者能在被测信号发生的实际时间内取得所需要的全部频谱信息并进行分析和显示分析结果;后者需通过多次取样过程来完成重复信息分析。实时式频谱分析仪主要用于非重复性、持续期很短的信号分析。非实时式频谱分析仪主要用于从声频直到亚毫米波段的某一段连续射频信号和周期信号的分析。

      扫频式频谱分析仪

      它是具有显示装置的扫频超外差接收机,主要用于连续信号和周期信号的频谱分析。它工作于声频直至亚

      毫米的波频段,只显示信号的幅度而不显示信号的相位。它的工作原理是:本地振荡器采用扫频振荡器,它的输出信号与被测信号中的各个频率分量在混频器内依次进行差频变换,所产生的中频信号通过窄带滤波器后再经放大和检波,加到视频放大器作示波管的垂直偏转信号,使屏幕上的垂直显示正比于各频率分量的幅值。本地振荡器的扫频由锯齿波扫描发生器所产生的锯齿电压控制,锯齿波电压同时还用作示波管的水平扫描,从而使屏幕上的水平显示正比于频率。

      工作原理。用扫频振荡器作为超外差接收机的本机振荡器,当选择开关S置于1,锯齿波扫描电压对本机振荡器I进行扫频,输入信号中的各个频率分量在混频器中与本机扫频信号进行差频,它们依次落入第一中放窄带滤波器的通带内,被滤波器选出,经二次变频、检波、放大后,加到示波管的垂直偏转系统,使屏幕上的垂直显示正比于各个频率分量的振幅。扫描电压同时加到示波管的水平偏转系统,从而使频幕的X坐标变成频率坐标,并在屏幕上显示出被分析的输入信号频谱图。上述工作方式在本机振荡器I上进行扫频,称“扫前式”工作模式,具有很宽的分析频带。当S置于2时,也可在本机振荡器Ⅱ上进行扫频,称“扫中频式”工作模式,这时可进行窄带频谱分析。

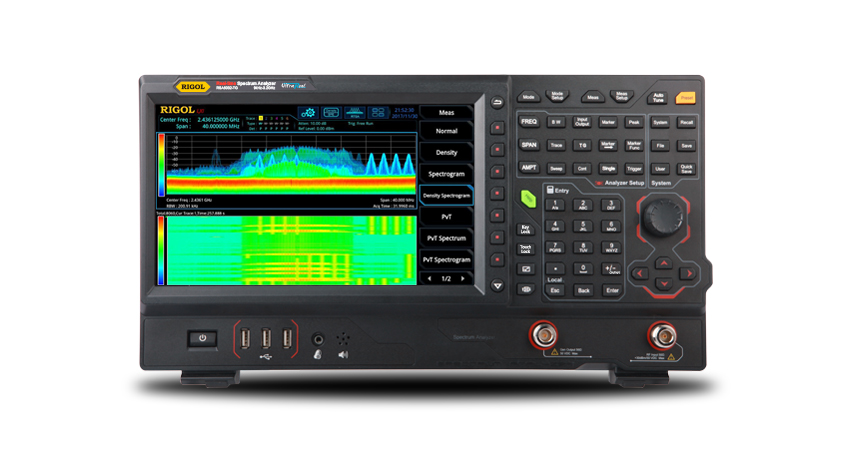

      实时式频谱分析仪

      在存在被测信号的有限时间内提取信号的全部频谱信息进行分析并显示其结果的仪器主要用于分析持续时间很短的非重复性平稳随机过程和暂态过程,也能分析40兆赫以下的低频和极低频连续信号,能显示幅度和相位。傅里叶分析仪是实时式频谱分析仪,其基本工作原理是把被分析的模拟信号经模数变换电路变换成数字信号后,加到数字滤波器进行傅里叶分析;由中央处理器控制的正交型数字本地振荡器产生按正弦律变化和按余弦律变化的数字本振信号,也加到数字滤波器与被测信号作傅里叶分析。正交型数字式本振是扫频振荡器,当其频率与被测信号中的频率相同时就有输出,经积分处理后得出分析结果供示波管显示频谱图形。正交型本振用正弦和余弦信号得到的分析结果是复数,可以换算成幅度和相位。分析结果也可送到打印绘图仪或通过标准接口与计算机相连。

      频率范围

      频谱分析仪进行正常工作的频率区间。现代频谱仪的频率范围能从低于1赫直至300吉赫。

      分辨力

      频谱分析仪在显示器上能够区分邻近的两条谱线之间频率间隔的能力,是频谱分析仪重要的技术指

      标。分辨力与滤波器型式、波形因数、带宽、本振稳定度、剩余调频和边带噪声等因素有关,扫频式频谱分析仪的分辨力还与扫描速度有关。分辨带宽越窄越好。现代频谱仪在高频段分辨力为10~100赫。

      分析谱宽

      又称频率跨度。频谱分析仪在一次测量分析中能显示的频率范围,可等于或小于仪器的频率范围,通常是可调的。

      分析时间

      完成一次频谱分析所需的时间,它与分析谱宽和分辨力有密切关系。对于实时式频谱分析仪,分析时间不能小于其窄分辨带宽的倒数。

      扫频速度:分析谱宽与分析时间之比,也就是扫频的本振频率变化速率。

      灵敏度

      频谱分析仪显示微弱信号的能力,受频谱仪内部噪声的限制,通常要求灵敏度越高越好。动态范围指在显示器上可同时观测的强信号与弱信号之比。现代频谱分析仪的动态范围可达80分贝。

      显示方式

      频谱分析仪显示的幅度与输入信号幅度之间的关系。通常有线性显示、平方律显示和对数显示三种方式。

      假响应

      显示器上出现不应有的谱线。这对超外差系统是不可避免的,应设法抑止到小,现代频谱分析仪可做到小于-90分贝毫瓦。

      操作

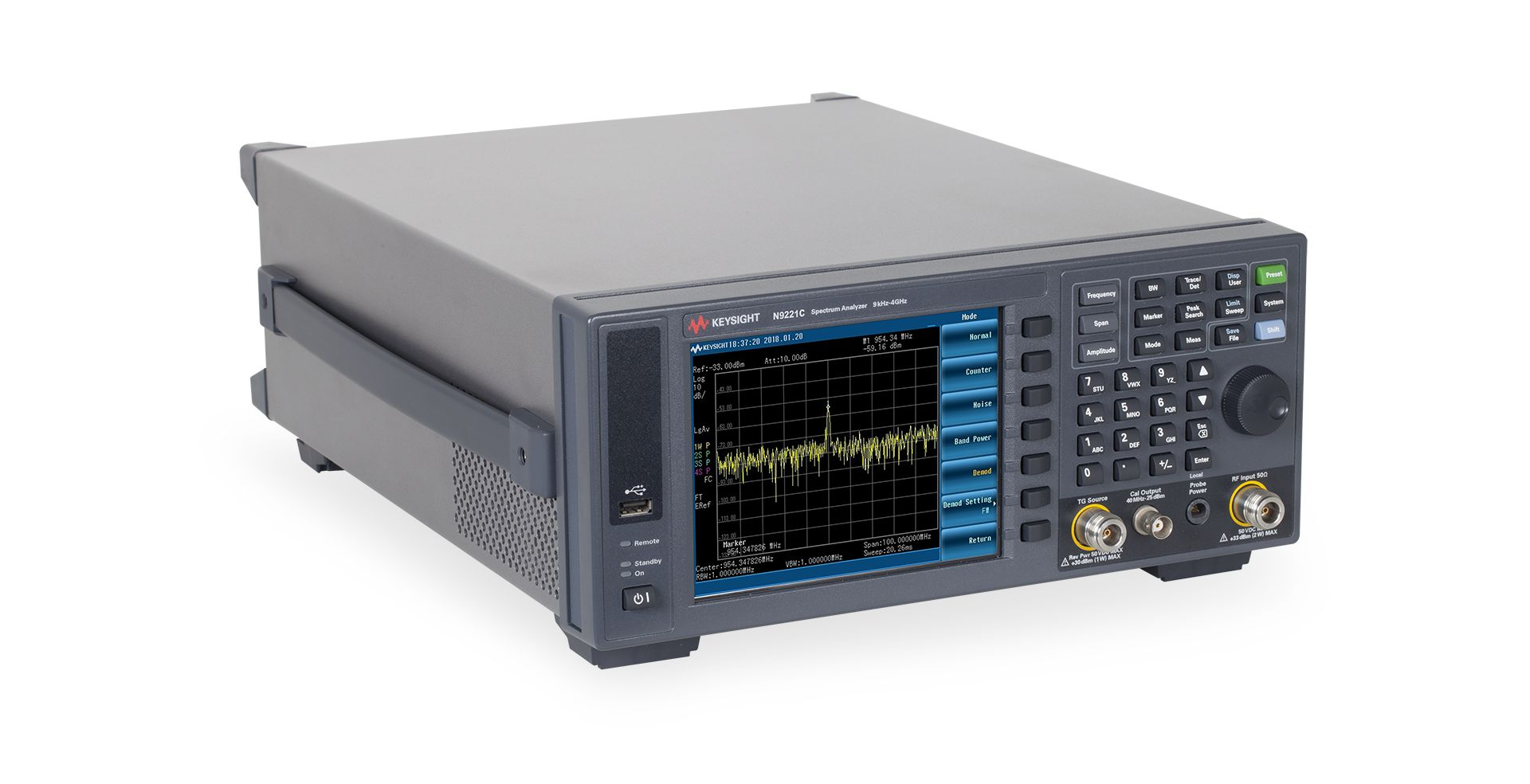

      硬键、软键和旋钮

      这是仪器的基本操作手段。

      1.三个大硬键和一个大旋钮:大旋钮的功能由三个大硬键设定。按一下频率硬键,则旋钮可以微调仪器显示的中心频率;按一下扫描宽度硬键,则旋钮可以调节仪器扫描的频率宽度;按一下幅度硬键,则旋钮可以调节信号幅度。旋动旋钮时,中心频率、扫描宽度(起始、终止频率)、和幅度的dB数同时显示在屏幕上。

      2.软键:在屏幕右边,有一排纵向排列的没有标志的按键,它的功能随项目而变,在屏幕的右侧对应于按键处显示什么,它就是什么按键。

      3. 其它硬键:仪器状态(INSTRUMNT STATE)控制区有十个硬键:RESET清零、CANFIG配置、CAL校准、AUX CTRL辅助控制、COPY打印、MODE模式、SAVE存储、RECALL调用、MEAS/USER测量/用户自定义、SGL SWP信号扫描。光标(MARKER)区有四个硬键:MKR光标、MKR 光标移动、RKR FCTN光标功能、PEAK SEARCH峰值搜索。控制(CONTRL)区有六个硬键:SWEEP扫描、BW带宽、TRIG触发、AUTO COVPLE自动耦合、TRACE跟踪、DISPLAY显示。在数字键区有一个BKSP回退,数字键区的右边是一纵排四个ENTER确认键,同时也是单位键。大旋钮上面的三个硬键是窗口键:ON打开、NEXT下一屏、ZOOM缩放。大旋钮下面的两个带箭头的键STEP配合大旋钮使用作上调、下调。

      输入和输出接口

      位于一起面板下边一排。TV IN测视频指标的信号输入口;VOL INTEN是内外一套旋钮控制、调节内置喇叭的音量和屏幕亮度;CAL OUT仪器自检信号输出;300Mhz 29dBmv仪器标准信号输出口;PROBE PWR仪器探针电源;IN 75Ω1M—1.8G测试信号总输入口。

      测试准备

      1.限制性保护:规定高输入射频电平和造成永久性损坏的高电压值:直流25V,交流峰峰值100V。

      2.预热:测试须等到OVER COLD消失。

      3.自校:使用三个月,或重要测量前,要进行自校。

      4. 系统测量配置:配置是测量之前把测量的一些参数输入进去,省去每次测量都进行一次参数输入。内容:测试项目、信号输入方式(频率还是频道)、显示单位、制式、噪声测量带宽和取样点、测CTB、CSO的频率点、测试行选通等。配置步骤:按MODE键——CABLE TV ANALYZER软键——Setup软键,进入设置状态。细节为tune config调谐配置:包括频率、频道、制式、电平单位。Analyzer input输入配置:是否加前置放大器。Beats setup拍频设置、测CTB、CSO的频点(频率偏移CTB FRQ offset、CSO FRQ offset)。GATING YES NO是否选通测试行。C/N setup载噪比设置:频点(频率偏移C/N FRQ offset)、带宽。
