普源精电(RIGOL)DG70000系列任意波形发生器(AWG)表现非凡!



性能卓越,真实可靠



高采样率



DG70000的采样率最高可达12GSa/s(内插),极大地拓宽机器的最大输出信号频率范围,使信号发生器具备了更高频信号的输出能力。同时,基于RIGOL自研的第三代波形发生器技术平台——SiFi® III,DG70000实现了100Sa/s ~ 12GSa/s(内插)的可变采样率范围,为实际测量中长时间信号输出等应用场景提供了可靠的技术基础。



图1-1 毛刺信号无失真输出效果



高带宽



DG70000的最高输出频率为5GHz,提供最高1.5GHz的调制带宽输出,基本满足绝大多数通信协议的测试测量需求,助力用户更从容地应对通信测试领域的挑战。

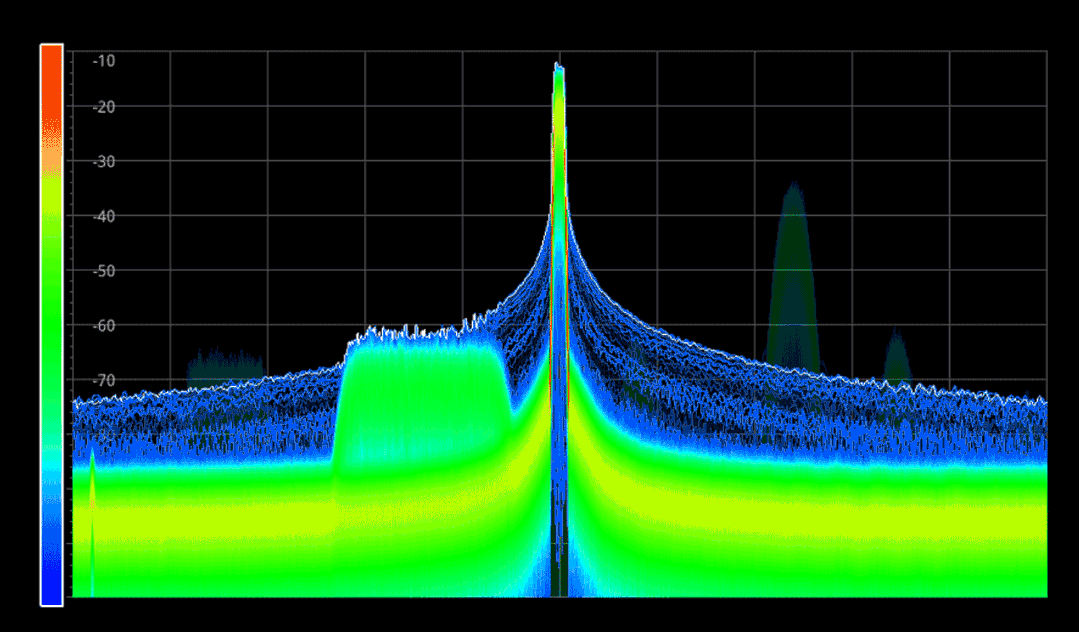

图1-2 5GHz带宽扫频输出动态效果

普源精电(RIGOL)DG70000系列任意波形发生器(AWG)表现非凡!

高分辨率



此外,DG70000的垂直分辨率达到16 Bit,提供16倍于12 Bit垂直分辨率信号发生器的电压量化精细度,使输出信号更接近于真实波形,为研发人员提供更好的激励测试条件。



图1-3 不同分辨率下效果对比



纯净信号



输出信号的纯净度是信号发生器的一项重要指标,也是测试有效性的重要保障之一。DG70000的无杂散动态范围(SFDR)达到了-70dBc,提供高纯度信号输出,保证测试的真实效果。



图1-4 DG70000的SFDR指标



功能多样,应用广泛



DG70000在已具备的平台性能基础上,充分发挥了SiFi® III技术平台的优势,结合当前信号发生器产品的热门应用领域进行了更多的针对性功能开发:



高速接口测试



——模拟真实链路、抖动精确可控



为模拟真实链路测试情况,在基础串行码信号输出基础上,提供了可控的抖动注入功能以更好地模拟真实链路测试情况,协助研发人员进行诸如HDMI接收端的性能验证等高速接口测试验证。



图2-1 精确可控的抖动注入



普源精电(RIGOL)DG70000系列任意波形发生器(AWG)表现非凡!

量子科技应用



——多通道同步、通道低延迟



在量子科技等前沿领域,需要构建多通道的高速信号系统,此类复杂的测试场景对任意波形发生器提出了支持多通道的信号输出及低通道间的延时的要求。
DG70000系列任意波形发生器支持通过同步机
扩展多通道同步输出单设备通道间延时低至10ps,支持用户重建多通道低延迟的复杂测试场景。



图2-2 通道同步效果



复杂场景模拟



——电磁环境信号群、快速时变频率、幅度、相位



具备每通道1.5Gpts的波表长度,并提供高达16384条目的动态跳转功能,结合内置的序列控制器,可实现对场景信号重建的应用需求。



图2-3 场景还原



普源精电(RIGOL)DG70000系列任意波形发生器(AWG)表现非凡!



便捷操作,用户体验



不仅在优异性能及功能的实用性与多样性方面, DG70000更在可视化操作与人性化设计上广受用户好评。DG70000产品设计结合工业美学,从用户角度出发,致力于为用户提供最舒适的操作体验。





  • 15.6英寸2k高清触摸大屏以及人性化的UI界面设计,工程师无需PC即可完成所有操作。
  • 电动可调节视角,适应用户多角度波形编辑操作。
  • 侧面超大六边蜂窝状散热孔设计,为产品负荷运转提供充足散热空间。
  • 旋钮与小触摸屏搭配使用,节省按键排布空间。
  • 功能接口与旋钮之间匹配相同颜色丝印或灯光,让操作更加简约明了。



客户案例,深度支持



案例背景



任意波形发生器(AWG)在量子计算研究过程中起着至关重要的作用,其输出波形将用于产生无线电波范围内的电磁信号,进而刺激或共振所研究的材料。随着研究的不断深入,测试对仪器有了更高的性能需求,但是,普通的信号发生器灵活性差,通常不能满足带宽、保真度、时延、多路数字信号输出和同步需求



RIGOL的DG70000系列任意波形发生器为高校研究所客户提供了有力的产品支持,协助解决量子计算研究过程中的关键难题。



解决方法



RIGOL DG70000系列任意波形发生器的4路通道设计能够支持输出多路同步信号,帮助研究人员同时研究多个量子位。通过减少仪器测试扩容的时间和压力,研究人员可以把重点放在自己的设计上,更快地实现技术突破。其高模拟带宽与高采样率,能够很好地满足量子研究对短周期脉冲信号的需要。此外,DG70000拥有极高采样率、分辨率、存储深度和同步输出能力,同时支持创建高级序列、定义多种复杂波形输出,将为生成研究所需的各种激励信号提供有力支持,轻松应对各种不同场景的复杂波形需求。



图2-6 序列编辑界面



总结



DG70000系列任意波形发生器自发货以来,其高性能、行业热点应用功能与人性化产品设计在客户群中作出了惊艳表现。DG70000致力于实现产品从设计到使用、从性能满足到用户体验,为用户在量子科技、无线通信、复杂场景模拟等多种应用场景下提供高品质的信号输出,以助力用户应对行业领先应用带来的挑战。除此以外,DG70000也在高速端口接收测试等领域保持其优异表现,持续发力,为广大用户提供更具深度的测试测量支持。



普源精电(RIGOL)DG70000系列任意波形发生器(AWG)表现非凡!
